选择微动限位开关的五个步骤（2）
来源:
|
作者:tmaztz
|
发布时间: 2020-05-08
|
1838 次浏览
|
分享到:
工程师们可以从永得TMAZTZ的认证证书或者产品详情页，查询到所需要的额定电流Ie和电压(AC或DC)，以此来选择合适的开关。
步骤2：了解您的电气要求
微动开关通常能够分断从5mA/5VDC至25A/250VAC的电流。微动开关产品线提供了从低能耗型到功率负载电气型一系列产品，以适用于各种应用。
工程师们必须知道具体应用所需要的额定电流Ie和电压(AC或DC)，以此来选择合适的开关。由于所有行业的各种设备都致力于降低能耗，所以微动开关必须能够在低电流(逻辑电平负载)及直流电压下工作。而这些参数可以从永得TMAZTZ的认证证书或者产品详情页查询到：https://www.tmaztz.com/qualification-certificate
当然，也有一些应用需要能够分断大电流与高电压的开关，比如工业级泵应用。
除负载要求外，工程师们还必须选择合适的电路。开关触点必定是常开型 (NO) 和常闭型 (NC) 中的一种。对于常开型触点，通常情况下触点间并无电流通过。当开关动作后，触点关闭，电路连通。对于常闭型触点，通常情况下触点间有电流通过。当开关动作后，触点打开，电路断开。

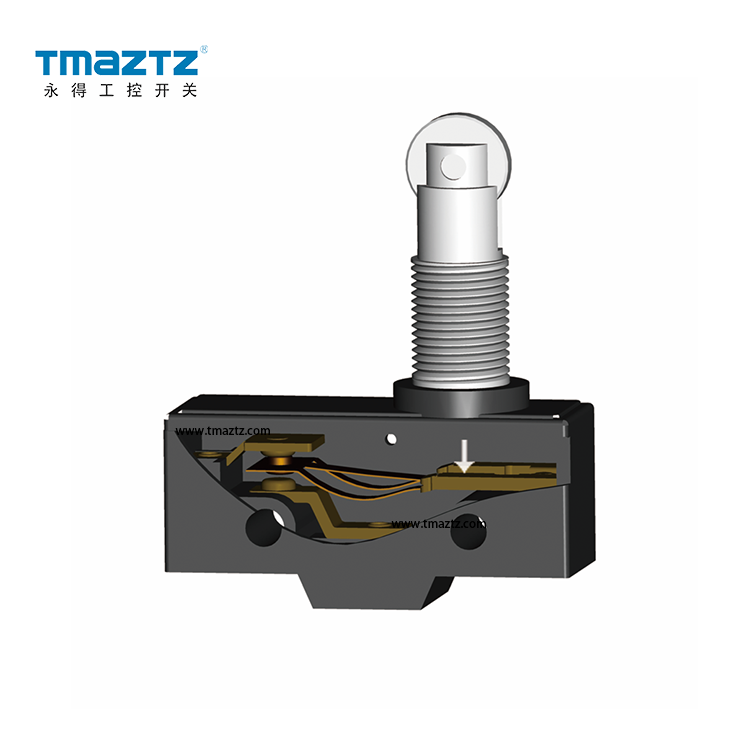

此处以TM-1产品为例，它的内部结构图如下：
此时开关未动作，左上方的触点通常情况(Normal)下是闭合（CLose) 的,对应左侧端子就是常闭触点（NC）；
而左下方的触点此时是断开（Open)的,对应的中间端子就是常开触点（NO）
当然最右侧的触点，就是公共触点（COM).
