你了解吗——行程开关(限位开关)的作用及工作原理
来源: | 作者:tmaztz electric | 发布时间: 2020-09-10 | 2007 次浏览 | 分享到:

行程开关(限位开关)的使用范围非常广泛,那么行程开关(限位开关)的作用是什么呢?行程开关(限位开关)指的就是为保护微动开关免受外力、油、水、气体、尘埃等损害,组装在电器外壳内的开关,特别适用于对机械强度和环境适应性有特殊要求的场所,限位开关形状大致分为竖向型、横向型、复合型。下图是TMAZTZ永得工控的竖向与横向型号。

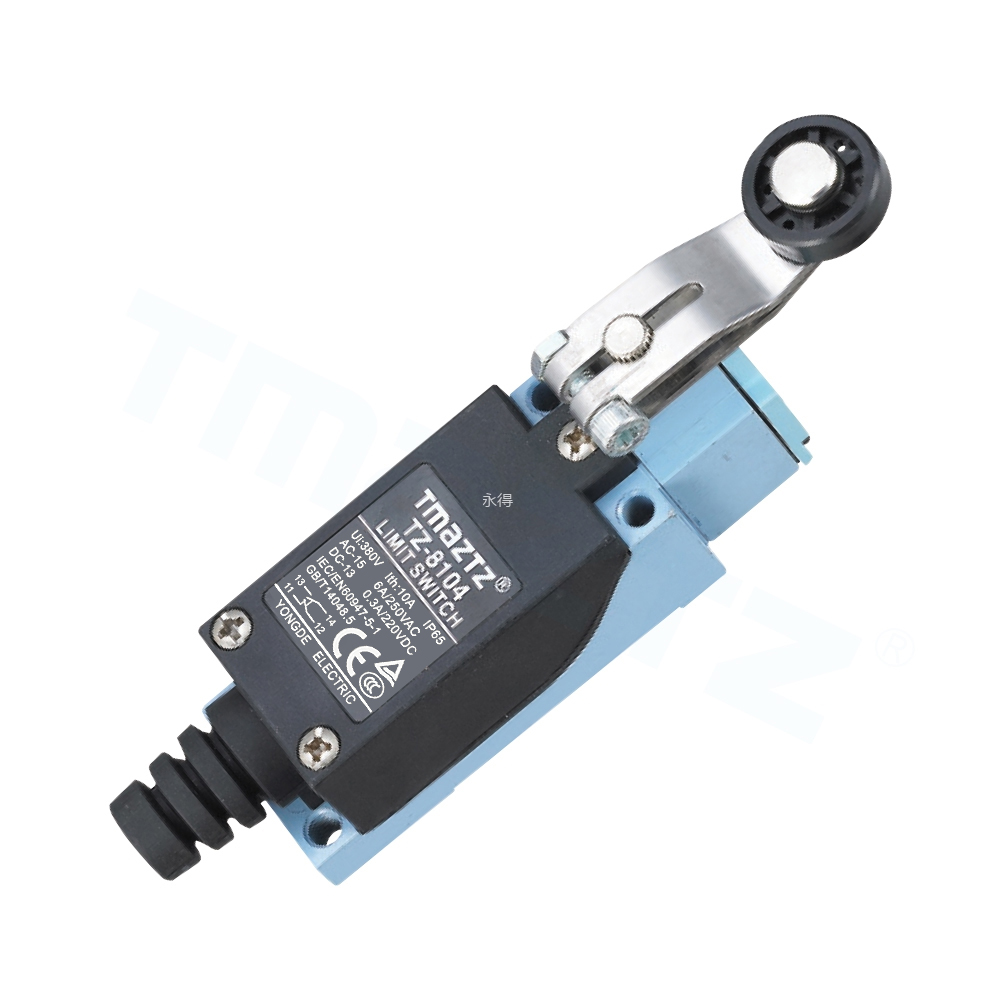

TMAZTZ-竖向行程开关TMAZTZ-竖向行程开关



行程开关(限位开关)的工作原理


行程开关(限位开关)的作用有哪些呢?相信大多数人对于这一问题都不太了解,在了解限位开关的作用之前我们先来认识一下的限位开关的工作原理是怎样的。限位开关指的就是一种以限定机械设备运动极限位置的电气开关。


限位开关按照使用方法的不同可以分为接触式非接触式。接触式就是在机械设备运动部件上,安装行程开关,在相对运动固定点安装极限位置挡块,或是相反安装位置。在行程开关机械触头碰上挡块时,可以有效的切断或是改变控制电路,机械停止运行或是改变运行。



行程开关(限位开关)的保护


行程开关(限位开关)的作用中最为重要的一定就是其保护效果,限位开关也称行程限位开关,主要用于控制机械设备行程和进行限位保护。在实际运用中,行程限位开关安装于预先安排的位置,在装于生产机械运动部件模块撞击行程时,行程限位开关触点动作,有效的实现电路之间切换。






行程开关(限位开关)的日常应用


随着社会不断进步,电器设备在我们的日常生活中大量使用,在很多的电器设备中都离不开限位开关使用,那么限位开关的作用是什么呢?


限位开关最为主要的作用就是对机械进行连锁保护。在生活中最常见的莫过于限位开关在洗衣机、录音机中应用。当洗衣机脱水时中转速很高,如果由于疏忽打开洗衣机门或盖后,将手伸入,极易对人体造成伤害,为了有效避免这类事故发生,大多数洗衣机都安装有电接点,一旦开启洗衣机门或盖,就会自动断电,强迫转动部件停止,有效的避免的伤害的发生。


行程开关(限位开关)的工业应用


行程开关(限位开关)的作用同时也表现在工业领域,主要用于将机械位移转变为电信号,使电动机运行状态有效的得以改变,达到控制机械动作或是程序控制。限位开关的作用真正用武之地就是在工业上,与其它设备配合组成更为复杂科学的自动化设备。机床上的限位开关,有效的控制了工件运动和自动进刀行程,避免碰撞事故的发生。利用限位开关使被控物在规定位置之间自动换向,得到不断的往复运动。
